IH防爆不銹鋼化工離心泵結構原理示意圖

時間：2014-5-23 來源：揚子江泵業 瀏覽數：974

IH化工泵是單級單吸（軸向吸入）懸臂式離心泵是泵類產品中的標準化工泵產品，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。不銹鋼化工泵其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。
IH型不銹鋼化工泵產品用途：
IH型不銹鋼化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為300℃以下。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
本司IH化工泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
IH型不銹鋼化工泵技術參數：
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
高工作壓力：1.6Mpa。
IH型不銹鋼化工泵型號意義：
IH 80-65-160A
IH - 國際標準化工離心泵
80 - 吸入口直徑mm
65 - 排出口直徑mm
160 - 葉輪名義直徑mm
A - 葉輪外徑經第一次切割

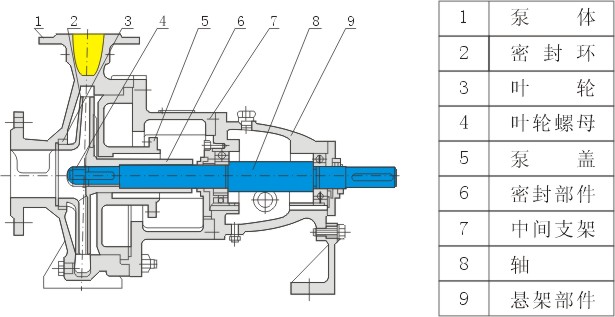

結構示意

IH型不銹鋼化工泵性能參數表

型號 泵進口-出口-葉輪 mmmmmm	進口← mm	出口→ mm	流量 m 3 /h	揚程 m	配用電機		葉輪直徑 mm
型號 泵進口-出口-葉輪 mmmmmm	進口← mm	出口→ mm	流量 m 3 /h	揚程 m	型號	功率KW	葉輪直徑 mm
IH50-32-125	50	32	12.5	20	Y90L-2	2.2	125
IH50-32-125	50	32	6.3	5	Y801-4	0.55	125
IH50-32-160	50	32	12.5	32	Y100L-2	3	160
IH50-32-160	50	32	6.3	8	Y801-4	0.55	160
IH50-32-200	50	32	12.5	50	Y132S 1 -2	5.5	200
IH50-32-200	50	32	6.3	12.5	Y802-4	0.75	200
IH50-32-250	50	32	12.5	80	Y160M 1 -2	11	250
IH50-32-250	50	32	6.3	20	Y90S-4	1.5	250
IH65-50-125	65	50	25	20	Y100L-2	3	125
IH65-50-125	65	50	12.5	50	Y901-4	0.55	160
IH65-50-160	65	50	25	32	Y132S 1 -2	0.5	160
IH65-50-160	65	50	12.5	5	Y802-4	0.75	200
IH65-40-200	65	40	25	50	Y132S 2 -2	7.5	200
IH65-40-200	64	40	12.5	12.5	Y90S-4	1.1	250
IH65-40-250	64	40	25	80	Y160M 2 -2	15	250
IH65-40-250	65	40	12.5	20	Y100L 1 -4	2.2	125
IH80-65-125	80	65	50	20	Y132S 1 -2	5.5	125
IH80-65-125	80	65	25	5	Y802-4	0.75	160
IH80-65-160	80	65	50	32	Y132S 2 -2	7.5	160
IH80-65-160	80	65	25	8	Y90L-4	1.5	200
IH80-50-200	80	50	50	50	Y160M 2 -2	15	200
IH80-50-200	80	50	25	12.5	Y100L 1 -4	2.2	250
IH80-50-250	80	50	50	80	Y180M-2	22	315
IH80-50-250	80	50	25	20	Y100L 2 -4	3	315
IH80-50-315	80	50	50	125	Y200L 2 -2	37	125
IH80-50-315	80	50	25	32	Y132S-4	5.5	125
IH100-80-125	100	80	100	20	Y160M 1 -2	11	160
IH100-80-125	100	80	50	5	Y90L-4	1.5	160
IH100-80-160	100	80	100	32	Y160M 2 -2	15	200
IH100-80-160	100	80	50	8	Y100L 1 -4	2.2	200
IH100-65-200	100	65	100	50	Y180M-2	22	250
IH100-65-200	100	65	50	12.5	Y112M-4	4	250
IH100-65-250	100	65	100	80	Y200L 2 -4	37	315
IH100-65-250	100	65	50	20	Y132S-4	5.5	315
IH100-65-315	100	65	100	125	Y280S-2	75	200
IH100-65-315	100	65	50	32	Y160M-4	11	200
IH125-100-200	125	100	200	50	Y225M-2	45	250
IH125-100-200	125	100	100	12.5	Y132M-4	7.5	250
IH125-100-250	125	100	200	80	Y280S-2	75	315
IH125-100-250	125	100	100	20	Y160M-4	11	400
IH125-100-315	125	100	100	32	Y160L-4	15	250
IH125-100-400	125	100	100	50	Y200L-4	30	315
IH150-125-250	150	125	200	20	Y180M-4	18.5	250
IH150-125-315	150	125	200	32	Y200L-4	30	315
IH150-125-400	150	125	200	50	YB250M-4	55	400
IH200-150-250	200	150	400	20	YB225S-4	37	250
IH200-150-315	200	150	400	32	YB225M-4	45	315
IH200-150-400	200	150	400	50	YB280S-4	75	400
