UHB型防爆耐腐耐磨砂漿泵結構與材料示圖
時間：2014-5-26 來源：揚子江泵業 瀏覽數：788
一、UHB型耐腐耐磨砂漿泵概述：
UHB-ZK耐腐耐磨砂漿泵屬懸臂式單級單吸離心泵，是專為輸送含有細顆粒的腐蝕性介質而設計開發的，該砂漿泵采用鋼襯超高分子量聚乙烯(UHMW-PE)制成，該材質是目前新一代的泵用耐腐耐磨工程塑料，其突出的優點是在所有的塑料中它具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊). 抗蠕變性(耐環境應力開裂)和極好的耐腐蝕性。
二、耐腐耐磨砂漿泵產品特點：
UHB-ZK系列耐腐耐磨泵是一種能適應各種不同的工況條件的泵，如輸送酸、堿性清液或料漿；冶煉行業各種腐蝕性礦漿；硫酸行業各類稀酸；環保行業各類污水等。該泵既耐腐蝕又耐磨損，使用范圍十分廣泛。具有如下特點：
1） 強大的耐磨性：過流部件全部采用鋼襯超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龍66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳鋼、不銹鋼耐磨性的7-10倍。
2） 強大的耐沖擊性：超高分子量聚乙烯的沖擊強度位居通用工程塑料之首，是(丙烯腈／丁二烯／苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持穩定，這是其它任何塑料所沒有的特性。
3） 優良的耐腐蝕性：該泵在一定溫度和濃度范圍內能耐各種腐蝕性介質(酸、堿、鹽)及有機溶劑，在20℃和90℃的80種有機溶劑中浸漬30d。外表無任何反常現象，其它物理性能也幾乎沒有變化。
4） 無噪音：超高分子量聚乙烯沖擊能吸收性為塑料中高值，消音性好，從而在輸送過程中大限度的減小了液體流動產生的噪音。
5） 安全可靠，無毒素分解：該泵所采用超高分子量聚乙烯(UHMW-PE)化學性能極其穩定，因此亦適合在食品行業使用。
6） 摩擦系數低：該泵的內部的摩擦系為僅為0.07-0.11，故具有自潤滑性。在水潤滑條件下，其動摩擦系數比PA66和聚甲醛(POM)低一半。當以滑動或轉動形式工作時，比鋼和黃銅加了潤滑油后的潤滑性還要好。
7） 抗粘性好：超高分子量聚乙烯(UHMW-PE)抗粘性極好，抗粘附能力與PTFE相當，因此在輸送一些黏度較高的介質時亦表現突出。

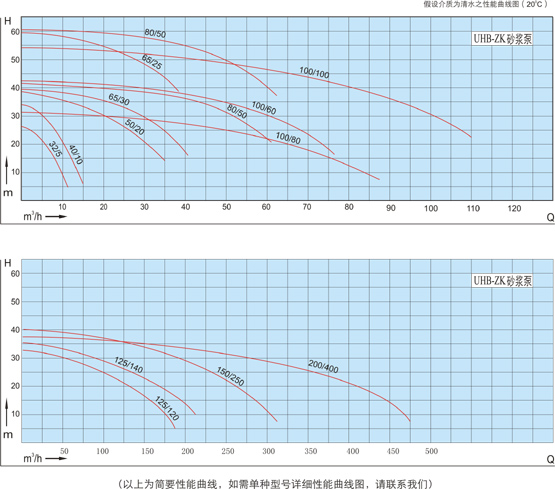

三、耐腐耐磨泵耐磨性對比圖：
四、耐腐耐磨泵主要性能介紹：
1） 耐腐耐磨，一泵多用，酸堿類清液料漿均適用。
2） 泵體為鋼襯超高分子量聚乙烯結構，襯里厚度為8～20mm，該泵應用了襯塑專利技術，和其它同類泵相比較，具有襯里層抗熱變形性能好，耐開裂，防脫落，使用溫度高等優勢。
3） 葉輪分開式，閉式二種，可根據介質狀況任選。
4） 密封：K型動力密封、K1型動力密封、T型填料密封、T1型填料密封、C3型非標密封。
5） 適用介質：濃度80%以下硫酸，50%以下硝酸，各種濃度的鹽酸，液堿，既適用清液也適用料漿。
4、主要技術參數：使用溫度-20℃～90℃(使用改性材質，可提高到100℃以上), 進口直徑 32mm～350mm, 流量5～2600m3/h,揚程80m以內。
五、耐腐耐磨砂漿泵使用范圍：
1） 硫酸磷肥業：稀酸、母液、污水、海水、含硅膠的氟硅酸，磷酸料漿等介質的輸送。
2） 有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉的各種酸液，腐蝕性礦漿，料漿(壓濾機配用)電解液，污水等介質輸送。
3） 化工及其它企業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業。
4） 氯 堿 業：鹽酸、液堿、電解液等。
5） 水處理業：純水、高純水、污水(皮革污水、電鍍污水、電子污水、造紙污水、紡織污水、食品污水、生活污水、制藥業污水等等)。
6） 鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水。
7） 濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。
8） 煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵。

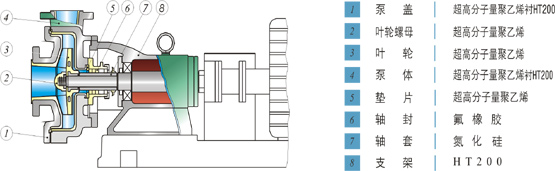

六、耐腐耐磨砂漿泵結構與材料示圖：
七、耐腐耐磨泵軸封結構圖及原理：
（用戶可跟據實際使用工況條件選擇以下任一一種密封）
|

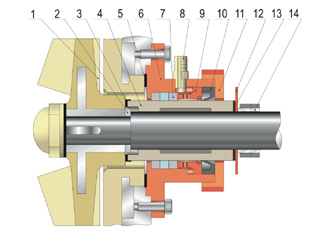

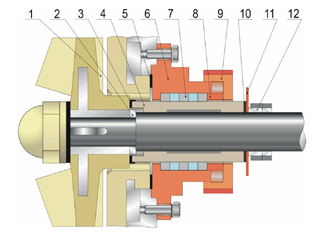

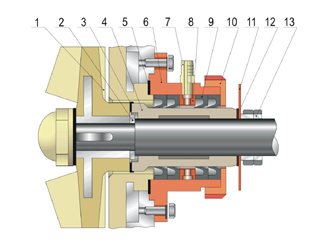

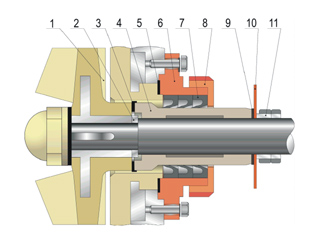

耐腐耐磨泵密封結構圖 |
耐腐耐磨泵結構特點 |
|
|
名稱：K型動密封
結構特點：
適用范圍： |
|
|
名稱：K1型動密封 結構特點：采用2～4個氟橡膠油封作為密封件，結構簡單、可靠、價格較低，可開空車，壽命比K型長。 適用范圍：主要適用于清液或含固量≤15%的料漿以及含雜質的污水等腐蝕性介質 |
|
耐腐耐磨泵工作原理： |
|
|
|
名稱：T型填料密封
結構特點：
適用范圍： |
|
|
名稱：T1型填料密封
結構特點：
適用范圍： |
|
耐腐耐磨泵工作原理： |
|
|
|
名稱：C3型非標機械密封
結構特點：
適用范圍： |
|
耐腐耐磨泵工作原理： |
|
八、耐腐耐磨泵性能參數表：
| 序號 | 型號 |
流量 (m3/h) |
揚程 (m) |
轉速 (r/min) |
功率 |
進出口直徑 (mm×mm) |
重量 | |
| 軸功率 | 配備電機 | |||||||
| 1 | 32UHB-ZK-3-13 | 3 | 13 | 2900 | 0.3 | 0.75 | 32×25 | 80 |
| 2 | 32UHB-ZK-5-12 | 5 | 12 | 2900 | 0.42 | 0.75 | ||
| 3 | 32UHB-ZK-7-10 | 7 | 10 | 2900 | 0.5 | 0.75 | ||
| 4 | 32UHB-ZK-5-5 | 5 | 5 | 1450 | 0.25 | 0.75 | ||
| 5 | 32UHB-ZK-3-18 | 3 | 18 | 2900 | 0.4 | 1.1 | ||
| 6 | 32UHB-ZK-5-15 | 5 | 15 | 2900 | 0.55 | 1.1 | ||
| 7 | 32UHB-ZK-8-12 | 8 | 12 | 2900 | 0.7 | 1.1 | ||
| 8 | 32UHB-ZK-5-20 | 5 | 20 | 2900 | 0.72 | 1.1 | ||
| 9 | 32UHB-ZK-8-18 | 8 | 18 | 2900 | 1.2 | 1.5 | ||
| 10 | 32UHB-ZK-12-15 | 12 | 15 | 2900 | 1.3 | 2.2 | ||
| 11 | 32UHB-ZK-5-25 | 5 | 25 | 2900 | 1.1 | 2.2 | ||
| 12 | 32UHB-ZK-10-20 | 10 | 20 | 2900 | 1.6 | 2.2 | ||
| 13 | 32UHB-ZK-15-15 | 15 | 15 | 2900 | 1.7 | 2.2 | ||
| 14 | 32UHB-ZK-7.5-6 | 7.5 | 6 | 1450 | 0.4 | 0.75 | ||
| 15 | 40UHB-ZK-10-18 | 10 | 18 | 2900 | 1.3 | 2.2 | 40 X 32 | 130 |
| 16 | 40UHB-ZK-15-15 | 15 | 15 | 2900 | 1.7 | 2.2 | ||
| 17 | 40UHB-ZK-10-30 | 10 | 30 | 2900 | 2.2 | 3 | ||
| 18 | 40UHB-ZK-15-25 | 15 | 25 | 2900 | 2.7 | 3 | ||
| 19 | 40UHB-ZK-18-20 | 18 | 20 | 2900 | 2.6 | 3 | ||
| 20 | 50UHB-ZK-10-7.5 | 10 | 7.5 | 1450 | 0.6 | 1.1 | 50 X 40 | 170 |
| 21 | 50UHB-ZK-10-35 | 10 | 35 | 2900 | 3.2 | 4 | ||
| 22 | 50UHB-ZK-20-20 | 20 | 20 | 2900 | 3.0 | 4 | ||
| 23 | 50UHB-ZK-25-18 | 25 | 18 | 2900 | 3.2 | 4 | ||
| 24 | 50UHB-ZK-30-15 | 30 | 15 | 2900 | 3.1 | 4 | ||
| 25 | 50UHB-ZK-15-32 | 15 | 32 | 2900 | 3.5 | 5.5 | ||
| 26 | 50UHB-ZK-20-30 | 20 | 30 | 2900 | 4.3 | 5.5 | ||
| 27 | 50UHB-ZK-25-28 | 25 | 28 | 2900 | 5.0 | 5.5 | ||
| 28 | 50UHB-ZK-12-40 | 12 | 40 | 2900 | 3.8 | 5.5 | ||
| 29 | 50UHB-ZK-15-43 | 15 | 43 | 2900 | 5.6 | 7.5 | ||
| 30 | 65UHB-ZK-15-8 | 15 | 8 | 1450 | 0.9 | 1.1 | 65 X 50 | 220 |
| 31 | 65UHB-ZK--30-25 | 30 | 25 | 2900 | 5.3 | 5.5 | ||
| 32 | 65UHB-ZK-35-20 | 35 | 20 | 2900 | 5.1 | 5.5 | ||
| 33 | 65UHB-ZK-40-15 | 40 | 15 | 2900 | 4.5 | 5.5 | ||
| 34 | 65UHB-ZK-30-32 | 30 | 32 | 2900 | 6.5 | 7.5 | ||
| 35 | 65UHB-ZK-35-25 | 35 | 25 | 2900 | 6.2 | 7.5 | ||
| 36 | 65UHB-ZK-40-20 | 40 | 20 | 2900 | 5.9 | 7.5 | ||
| 37 | 65UHB-ZK-5-11 | 5 | 11 | 1450 | 0.6 | 1.1 | 65 X 50 | 270 |
| 38 | 65UHB-ZK-10-12.5 | 10 | 12.5 | 1450 | 1.2 | 2.2 | ||
| 39 | 65UHB-ZK-15-12.5 | 15 | 12.5 | 1450 | 1.6 | 2.2 | ||
| 40 | 65UHB-ZK-10-45 | 10 | 45 | 2900 | 4.8 | 7.5 | ||
| 41 | 65UHB-ZK-10-40 | 10 | 40 | 2900 | 4.2 | 5.5 | ||
| 42 | 65UHB-ZK-20-50 | 20 | 50 | 2900 | 8.7 | 11 | ||
| 43 | 65UHB-ZK-30-50 | 30 | 50 | 2900 | 12 | 15 | ||
| 44 | 65UHB-ZK-30-40 | 30 | 40 | 2900 | 9.6 | 11 | ||
| 45 | 65UHB-ZK-10-55 | 10 | 55 | 2900 | 8.6 | 11 | ||
| 46 | 65UHB-ZK-10-50 | 10 | 50 | 2900 | 5.1 | 7.5 | ||
| 47 | 65UHB-ZK-10-55 | 10 | 55 | 2900 | 8.6 | 11 | ||
| 48 | 65UHB-ZK-20-50 | 20 | 50 | 2900 | 8.7 | 11 | ||
| 49 | 65UHB-ZK-20-55 | 20 | 55 | 2900 | 11.8 | 15 | ||
| 50 | 65UHB-ZK-30-50 | 30 | 50 | 2900 | 12 | 15 | ||
| 51 | 65UHB-ZK-30-55 | 30 | 55 | 2900 | 15.3 | 18.5 | ||
| 60 | 80UHB-ZK-17.5-11 | 17.5 | 11 | 1450 | 1.5 | 2.2 | 80 x 65 | 270 |
| 61 | 80UHB-ZK-22.5-12.5 | 22.5 | 12.5 | 1450 | 2.3 | 3 | ||
| 62 | 80UHB-ZK-40-20 | 40 | 20 | 2900 | 5.8 | 7.5 | ||
| 63 | 80UHB-ZK-45-18 | 45 | 18 | 2900 | 6.1 | 7.5 | ||
| 64 | 80UHB-ZK-50-15 | 50 | 15 | 2900 | 5.6 | 7.5 | ||
| 65 | 80UHB-ZK-35-45 | 35 | 45 | 2900 | 10.8 | 11 | ||
| 66 | 80UHB-ZK-40-35 | 40 | 35 | 2900 | 10.2 | 11 | ||
| 67 | 80UHB-ZK-45-32 | 45 | 32 | 2900 | 10.1 | 11 | ||
| 68 | 80UHB-ZK-50-30 | 50 | 30 | 2900 | 10.2 | 11 | ||
| 69 | 80UHB-ZK-60-30 | 60 | 30 | 2900 | 12.6 | 15 | ||
| 70 | 80UHB-ZK-45-50 | 45 | 50 | 2900 | 14.8 | 15 | ||
| 71 | 80UHB-ZK-55-40 | 55 | 40 | 2900 | 15.8 | 18.5 | ||
| 72 | 80UHB-ZK-40-40 | 40 | 40 | 1450 | 14.8 | 18.5 | 80 x 65 | 750 |
| 73 | 80UHB-ZK-30-50 | 30 | 50 | 1450 | 15.3 | 18.5 | ||
| 74 | 80UHB-ZK-40-50 | 40 | 50 | 1450 | 17.9 | 22 | ||
| 75 | 80UHB-ZK-30-60 | 30 | 60 | 1450 | 17.6 | 22 | ||
| 76 | 80UHB-ZK-50-56 | 50 | 56 | 1450 | 23.2 | 30 | ||
| 77 | 80UHB-ZK-40-60 | 40 | 60 | 1450 | 24.3 | 30 | ||
| 78 | 80UHB-ZK-60-55 | 60 | 55 | 1450 | 25.2 | 30 | ||
| 79 | 80UHB-ZK-20-60 | 20 | 60 | 2900 | 10.3 | 15 | 80 x 65 | 370 |
| 80 | 80UHB-ZK-20-75 | 20 | 75 | 2900 | 13.4 | 15 | ||
| 81 | 80UHB-ZK-25-75 | 25 | 75 | 2900 | 15.3 | 18.5 | ||
| 82 | 80UHB-ZK-30-70 | 30 | 70 | 2900 | 19.6 | 22 | ||
| 83 | 80UHB-ZK-35-65 | 35 | 65 | 2900 | 22.5 | 30 | ||
| 84 | 80UHB-ZK-40-60 | 40 | 60 | 2900 | 22.6 | 30 | ||
| 85 | 100UHB-ZK-50-11 | 50 | 11 | 1450 | 4.2 | 5.5 | 100 x 80 | 370 |
| 86 | 100UHB-ZK-80-15 | 80 | 15 | 2900 | 10.2 | 11 | ||
| 87 | 100UHB-ZK-60-30 | 60 | 30 | 2900 | 13.8 | 15 | ||
| 88 | 100UHB-ZK-100-20 | 100 | 20 | 2900 | 15 | 15 | ||
| 89 | 100UHB-ZK-50-50 | 50 | 50 | 2900 | 17.5 | 18.5 | ||
| 90 | 100UHB-ZK-60-40 | 60 | 40 | 2900 | 16.8 | 18.5 | ||
| 91 | 100UHB-ZK-80-35 | 80 | 35 | 2900 | 17.8 | 18.5 | ||
| 92 | 100UHB-ZK-80-30 | 80 | 30 | 2900 | 17.5 | 18.5 | ||
| 93 | 100UHB-ZK-100-25 | 100 | 25 | 2900 | 17.9 | 18.5 | ||
| 94 | 100UHB-ZK-100-20 | 100 | 20 | 2900 | 17.2 | 18.5 | ||
| 95 | 100UHB-ZK-140-15 | 140 | 15 | 2900 | 16.8 | 18.5 | ||
| 96 | 100UHB-ZK-100-20 | 100 | 20 | 2900 | 16.2 | 18.5 | ||
| 97 | 100UHB-ZK-120-15 | 120 | 15 | 2900 | 17.1 | 18.5 | ||
| 98 | 100UHB-ZK-140-10 | 140 | 10 | 2900 | 16.4 | 18.5 | ||
| 99 | 100UHB-ZK-50-58 | 50 | 58 | 2900 | 21 | 22 | ||
| 100 | 100UHB-ZK-60-50 | 60 | 50 | 2900 | 21.5 | 22 | ||
| 101 | 100UHB-ZK-100-27 | 100 | 27 | 2900 | 18.4 | 22 | ||
| 102 | 100UHB-ZK-70-45 | 70 | 45 | 2900 | 23.5 | 30 | ||
| 103 | 100UHB-ZK-80-50 | 80 | 50 | 2900 | 27 | 30 | ||
| 104 | 100UHB-ZK-100-45 | 100 | 45 | 2900 | 28 | 30 | ||
| 105 | 100UHB-ZK-120-40 | 120 | 40 | 2900 | 28.5 | 30 | ||
| 106 | 100UHB-ZK-145-28 | 145 | 28 | 2900 | 29.5 | 30 | ||
| 107 | 100UHB-ZK-80-35 | 80 | 35 | 1450 | 19.3 | 22 | 100 x 80 | 950 |
| 108 | 100UHB-ZK-80-40 | 80 | 40 | 1450 | 22.3 | 30 | ||
| 109 | 100UHB-ZK-60-70 | 60 | 70 | 1450 | 35.9 | 37 | ||
| 110 | 100UHB-ZK-60-65 | 60 | 65 | 1450 | 33.6 | 37 | ||
| 111 | 100UHB-ZK-50-70 | 50 | 70 | 1450 | 31.4 | 37 | ||
| 112 | 100UHB-ZK-80-60 | 80 | 60 | 1450 | 35.9 | 37 | ||
| 113 | 100UHB-ZK-80-50 | 80 | 50 | 1450 | 24.5 | 30-37 | ||
| 114 | 100UHB-ZK-100-57 | 100 | 57 | 1450 | 37.9 | 37-45 | ||
| 115 | 100UHB-ZK-80-65 | 80 | 65 | 1450 | 40.3 | 45 | ||
| 116 | 100UHB-ZK-120-50 | 120 | 50 | 1450 | 39.9 | 45 | ||
| 117 | 100UHB-ZK-100-65 | 100 | 65 | 1450 | 48.9 | 55 | ||
| 118 | 100UHB-ZK-120-60 | 120 | 60 | 1450 | 51.5 | 55 | ||
| 119 | 100UHB-ZK-40-75 | 40 | 75 | 2900 | 28 | 30 | 100 x 80 | 480 |
| 120 | 100UHB-ZK-50-80 | 50 | 80 | 2900 | 32.5 | 37 | ||
| 121 | 100UHB-ZK-50-70 | 50 | 70 | 2900 | 30. | 37 | ||
| 122 | 100UHB-ZK-60-80 | 60 | 80 | 2900 | 33.6 | 37 | ||
| 123 | 100UHB-ZK-80-60 | 80 | 60 | 2900 | 35.4 | 37 | ||
| 124 | 125UHB-ZK-120-20 | 120 | 20 | 2900 | 17.2 | 18.5 | 125 x 100 | 480 |
| 125 | 125UHB-ZK-140-18 | 140 | 18 | 2900 | 21 | 22 | ||
| 126 | 125UHB-ZK-150-15 | 150 | 15 | 2900 | 21.5 | 22 | ||
| 127 | 125UHB-ZK-100-40 | 100 | 40 | 2900 | 28.8 | 30 | ||
| 128 | 125UHB-ZK-120-35 | 120, | 35 | 2900 | 29.4 | 30 | ||
| 129 | 125UHB-ZK-140-25 | 140 | 25 | 2900 | 25 | 30 | ||
| 130 | 125UHB-ZK-120-32 | 120 | 32 | 2900 | 26.8 | 30 | ||
| 131 | 125UHB-ZK-140-28 | 140 | 28 | 2900 | 27.6 | 30 | ||
| 132 | 125UHB-ZK-160-24 | 160 | 24 | 2900 | 28.1 | 30 | ||
| 133 | 125UHB-ZK-80-15 | 80 | 15 | 1450 | 10.2 | 11 | ||
| 134 | 125UHB-ZK-80-15 | 80 | 15 | 980 | 10.2 | 11 | 125 x 100 | 950 |
| 135 | 125UHB-ZK-100-40 | 100 | 40 | 1450 | 28.8 | 30 | ||
| 136 | 125UHB-ZK-120-35 | 120 | 35 | 1450 | 29.4 | 30 | ||
| 137 | 125UHB-ZK-140-25 | 140 | 25 | 1450 | 25 | 30 | ||
| 138 | 125UHB-ZK-120-32 | 120 | 32 | 1450 | 26.8 | 30 | ||
| 139 | 125UHB-ZK-140-28 | 140 | 28 | 1450 | 27.6 | 30 | ||
| 140 | 125UHB-ZK-100-50 | 100 | 50 | 1450 | 33.2 | 37 | ||
| 141 | 125UHB-ZK-120-40 | 120 | 40 | 1450 | 32.1 | 37 | ||
| 142 | 125UHB-ZK-100-60 | 100 | 60 | 1450 | 40.5 | 45 | ||
| 143 | 125UHB-ZK-120-50 | 120 | 50 | 1450 | 38.5 | 45 | ||
| 144 | 125UHB-ZK-100-65 | 100 | 65 | 1450 | 47.6 | 55 | ||
| 145 | 125UHB-ZK-120-60 | 120 | 60 | 1450 | 49.2 | 55 | ||
| 146 | 125UHB-ZK-140-56 | 140 | 56 | 1450 | 46.9 | 55 | ||
| 147 | 125UHB-ZK-150-56 | 150 | 56 | 1450 | 50.3 | 55 | ||
| 148 | 125UHB-ZK-180-40 | 180 | 40 | 1450 | 48.5 | 55 | ||
| 149 | 150UHB-ZK-180-14 | 180 | 14 | 1450 | 28.2 | 30 | 150 x 125 | 950 |
| 150 | 150UHB-ZK-160-16 | 160 | 16 | 1450 | 28 | 30 | ||
| 151 | 150UHB-ZK-150-20 | 150 | 20 | 1450 | 24.5 | 30 | ||
| 152 | 150UHB-ZK-120-25 | 120 | 25 | 1450 | 24.5 | 30 | ||
| 153 | 150UHB-ZK-138-8 | 138 | 8 | 980 | 10.5 | 11 | ||
| 154 | 150UHB-ZK-190-18 | 190 | 18 | 1450 | 19.8 | 22 | ||
| 155 | 150UHB-ZK-210-26 | 210 | 26 | 1450 | 36.4 | 37 | ||
| 156 | 150UHB-ZK-240-24 | 240 | 24 | 1450 | 35.2 | 37 | ||
| 157 | 150UHB-ZK-270-20 | 270 | 20 | 1450 | 36 | 37 | ||
| 158 | 150UHB-ZK-148-11 | 148 | 11 | 980 | 13.6 | 15 | 150 x 125 | 1000 |
| 159 | 150UHB-ZK-101-18 | 101 | 18 | 980 | 12.8 | 15 | ||
| 160 | 150UHB-ZK-80-11 | 80 | 11 | 980 | 8.9 | 11 | ||
| 161 | 150UHB-ZK-120-40 | 120 | 40 | 1450 | 33.6 | 37 | ||
| 162 | 150UHB-ZK-150-40 | 150 | 40 | 1450 | 42 | 45 | ||
| 163 | 150UHB-ZK-200-32 | 200 | 32 | 1450 | 43.4 | 45 | ||
| 164 | 150UHB-ZK-250-30 | 250 | 30 | 1450 | 41.5 | 45 | ||
| 165 | 150UHB-ZK-300-25 | 300 | 25 | 1450 | 42.3 | 45 | ||
| 166 | 150UHB-ZK-120-70 | 120 | 70 | 1450 | 45.8 | 55 | 150 x 125 | 1200 |
| 167 | 150UHB-ZK-150-70 | 150 | 70 | 1450 | 58.9 | 75 | ||
| 168 | 150UHB-ZK-180-70 | 180 | 70 | 1450 | 68.6 | 75 | ||
| 169 | 200UHB-ZK-215-10 | 215 | 10 | 980 | 15.6 | 18.5 | 200 x 150 | 1200 |
| 170 | 200UHB-ZK-210-14 | 210 | 14 | 980 | 18.4 | 18.5 | ||
| 171 | 200UHB-ZK-168-20 | 168 | 20 | 980 | 27 | 30 | ||
| 172 | 200UHB-ZK-320-24 | 320 | 24 | 1450 | 37.3 | 45 | ||
| 173 | 200UHB-ZK-350-20 | 350 | 20 | 1450 | 37.1 | 45 | ||
| 174 | 200UHB-ZK-400-18 | 400 | 18 | 1450 | 38.3 | 45 | ||
| 175 | 200UHB-ZK-500-12 | 500 | 12 | 1450 | 38.6 | 45 | ||
| 176 | 200UHB-ZK-320-32 | 320 | 32 | 1450 | 51.8 | 55 | ||
| 177 | 200UHB-ZK-350-28 | 350 | 28 | 1450 | 45.2 | 55 | ||
| 178 | 200UHB-ZK-400-25 | 400 | 25 | 1450 | 70 | 75 | ||
| 179 | 200UHB-ZK-250-45 | 250 | 45 | 1450 | 74 | 75 | ||
| 180 | 200UHB-ZK-300-38 | 300 | 38 | 1450 | 69.5 | 75 | ||
| 181 | 200UHB-ZK-350-34 | 350 | 34 | 1450 | 67.3 | 75 | ||
| 182 | 200UHB-ZK-200-70 | 200 | 70 | 1450 | 76.3 | 90 | 200 x 150 | 2200 |
| 183 | 200UHB-ZK-280-70 | 280 | 70 | 1450 | 106.7 | 110 | ||
| 184 | 200UHB-ZK-300-70 | 300 | 70 | 1450 | 114.3 | 132 | ||
| 185 | 200UHB-ZK-350-70 | 350 | 70 | 1450 | 133.4 | 160 | ||
| 186 | 250UHB-ZK-400-30 | 400 | 30 | 1450 | 70.8 | 75 | 250 x 200 | 1300 |
| 187 | 250UHB-ZK-500-22 | 500 | 22 | 1450 | 68.4 | 75 | ||
| 188 | 250UHB-ZK-270-14 | 270 | 14 | 980 | 21.5 | 30 | 250 x 200 | 2200 |
| 189 | 250UHB-ZK-270-20 | 270 | 20 | 980 | 31.8 | 37 | ||
| 190 | 250UHB-ZK-600-20 | 600 | 20 | 1450 | 68.4 | 75 | ||
| 191 | 250UHB-ZK-400-32 | 400 | 32 | 1450 | 76.8 | 90 | ||
| 192 | 250UHB-ZK-500-26 | 500 | 26 | 1450 | 78.3 | 90 | ||
| 193 | 250UHB-ZK-400-45 | 400 | 45 | 1450 | 108.9 | 110 | ||
| 194 | 250UHB-ZK-500-37 | 500 | 37 | 1450 | 100.7 | 110 | ||
| 195 | 250UHB-ZK-600-30 | 600 | 30 | 1450 | 98 | 110 | ||
| 196 | 250UHB-ZK-500-45 | 500 | 45 | 1450 | 123.8 | 132 | ||
| 197 | 250UHB-ZK-650-45 | 650 | 45 | 1450 | 137.8 | 160 | ||
| 198 | 300UHB-ZK-700-40 | 700 | 40 | 1450 | 139.2 | 160 | 300 x 250 | 2300 |
| 199 | 300UHB-ZK-850-35 | 850 | 35 | 1450 | 133.8 | 160 | ||
| 200 | 300UHB-ZK-950-30 | 950 | 30 | 1450 | 140.3 | 160 | ||
| 201 | 300UHB-ZK-1000-28 | 1000 | 28 | 1450 | 148.7 | 160 | ||
| 202 | 300UHB-ZK-675-15 | 675 | 15 | 980 | 47.23 | 55 | 300 x 250 | 3400 |
| 203 | 300UHB-ZK-675-22.8 | 675 | 22.8 | 980 | 72.3 | 75 | ||
| 204 | 300UHB-ZK-800-32 | 800 | 32 | 980 | 118.5 | 132 | ||
| 205 | 300UHB-ZK-900-21 | 900 | 21 | 980 | 98.2 | 110 | ||
| 206 | 300UHB-ZK-1000-30 | 1000 | 30 | 980 | 137.3 | 160 | ||
| 207 | 300UHB-ZK-1050-22 | 1050 | 22 | 980 | 107.8 | 110 | ||
| 208 | 300UHB-ZK-1100-28 | 1100 | 28 | 980 | 139.5 | 160 | ||
| 209 | 300UHB-ZK-960-27.4 | 960 | 27.4 | 980 | 122.7 | 132 | ||
| 210 | 300UHB-ZK-860-33 | 860 | 33 | 1450 | 127.3 | 132 | ||
| 211 | 300UHB-ZK-1000-32 | 1000 | 32 | 1450 | 149.3 | 160 | ||
| 212 | 300UHB-ZK-1180-31 | 1180 | 31 | 1450 | 142.3 | 160 | ||
| 213 | 300UHB-ZK-850-40 | 850 | 40 | 1450 | 157.3 | 160 | ||
| 214 | 300UHB-ZK-1050-28 | 1050 | 28 | 980 | 139.6 | 160 | ||
| 215 | 300UHB-ZK-1200-30 | 1200 | 30 | 1450 | 168.9 | 180 | ||
| 216 | 300UHB-ZK-850-51 | 850 | 51 | 1450 | 190.3 | 200 | ||
| 217 | 300UHB-ZK-850-55 | 850 | 55 | 1450 | 218.2 | 250 | ||
| 218 | 300UHB-ZK-1000-50 | 1000 | 50 | 1450 | 233.4 | 250 | ||
| 219 | 300UHB-ZK-1100-48.8 | 1100 | 48.8 | 1450 | 242.3 | 250 | ||
| 220 | 350UHB-ZK-1400-28 | 1400 | 28 | 1450 | 195.3 | 200 | 350 X 300 | 3500 |
| 221 | 350UHB-ZK-1500-25 | 1500 | 25 | 1450 | 194.4 | 200 | ||
| 222 | 350UHB-ZK-1500-30 | 1500 | 30 | 1450 | 232.5 | 250 | ||
| 223 | 350UHB-ZK-1600-28 | 1600 | 28 | 1450 | 216.3 | 250 | ||
| 224 | 350UHB-ZK-1600-25 | 1600 | 25 | 1450 | 186.7 | 200 | ||
| 225 | 350UHB-ZK-1800-25 | 1800 | 25 | 1450 | 224.8 | 250 | ||
| 226 | 350UHB-ZK-1470-11 | 1470 | 11 | 720 | 76.8 | 90 | 350 X 300 | 4250 |
| 227 | 350UHB-ZK-1600-25 | 1600 | 25 | 980 | 186 | 200 | ||
| 228 | 350UHB-ZK-2000-20 | 2000 | 20 | 980 | 186 | 200 | ||
| 229 | 350UHB-ZK-2600-16 | 2600 | 16 | 980 | 194 | 220 | ||
| 230 | 350UHB-ZK-1800-20 | 1800 | 20 | 980 | 168 | 180 | ||
| 231 | 350UHB-ZK-2000-25 | 2000 | 25 | 980 | 223 | 250 | ||
| 232 | 350UHB-ZK-1500-35 | 1500 | 35 | 980 | 228 | 250 | ||
| 233 | 350UHB-ZK-2500-20 | 2500 | 20 | 980 | 233 | 250 | ||
| 234 | 350UHB-ZK-2500-25 | 2500 | 25 | 980 | 282 | 300 | ||
| 235 | 350UHB-ZK-2000-32 | 2000 | 32 | 980 | 293 | 300 | ||
注：以上型號均可配置防爆電機
九、耐腐耐磨泵性能曲線圖：
十、耐腐耐磨砂漿泵啟動、運行、維護及拆裝程序說明
（一）啟動、運行及維護
1.1 運行前的檢查
試運行前應先用手盤動聯軸器或軸，檢查轉向是否正確，運轉是否靈活，如盤不動或有異常聲音，應及時檢查，檢查時先從外部用手檢查聯軸器是否水平，從軸承座上的油鏡孔處查看潤滑油的位置是否在油鏡的中心線附近(太多應放掉一些，太少應加上一些),邊檢查邊盤動，如果問題依然存在，就要拆泵檢查，(拆泵時請參照本說明書上的結構簡圖和拆裝程序)清理異物，并和本廠聯系協商解決方法。
1.2 開車步驟
a.將泵內灌滿液體
b.及時打開進口閥門(如進口閥門為單向止回閥，就不需要人工操作)
c.接通電源
d.再打開出口閥門
1.3 運行 運行中如有異常聲音，或有電機發熱等不正常情況出現時，也應停機檢查，檢查方法和步驟同1
1.4 停機
a.先關閉出口處閥門
b.切斷電源，并及時關閉進口處閥門；(如進口閥門為單向止回閥，就不需要人工操作)。
1.5 維護
a.軸承座內的潤滑油應定期更換，正常情況六個月更換一次。
b.寒冷季節，停泵后若有結冰現象，應先接通密封處冷卻水，必要時可加熱水進去解凍，之后用手盤動聯軸器，直到運轉靈活，再按照啟動步驟開車。
c.有冷卻水裝置的泵，開車前應先接通冷卻水，泵正常運行時，可繼續接通，若條件不允許也可停掉，冷卻水的流量和壓力都沒有要求，自來水即可；
d.泵在關閉出口閥門時的運行稱為閉壓運行狀態，全塑泵或襯塑泵的閉壓運行時間應盡可能減短，常溫介質以不超過5分種為限，高溫介質好不要超過2分種；
e.中分泵殼的泵，如進口150mm以上的泵，中分面處的密封塑料，因熱脹冷縮尺寸有些變化，安裝時應先將中分處的連接螺栓擰緊，再連接進口管路，以防中分面泄漏，此條對北方的用戶尤其重要；
f.泵不能承受進出口管道的重量，進口管路越短越好，泵出口到閥門處的垂直高度應盡可能短；
g.保持電機上沒有水跡，防止電機受潮。
（二）拆裝程序
2.1 不帶付葉輪的泵(進口直徑≤125mm的泵)
拆裝順序：(參照本說明書中的結構圖)
a. 松開泵殼9與泵蓋1連接螺栓，拆下泵蓋。
b. 松開鎖緊螺母2(左旋螺紋)和防轉螺母4(左旋螺紋),拆下葉輪8。
c. 松開泵殼9與軸承座26的連接螺栓，拆下泵殼。
d. 松開密封盒13與泵殼9的連接螺栓，拆下密封盒。
e. 旋開密封盒上的后壓蓋20，取出K形密封圈15。
安裝順序與拆卸順序相反，需要注意的是：
a. 將葉輪拼帽拼緊后，檢查一下葉輪與泵體之間的間隙，此間隙要求在2mm左右。
b. 安裝好泵蓋后，檢查一下泵蓋與葉輪之間的間隙(從出口處往里看),此間隙應保證在2mm左右，高溫介質用泵，此間隙要求在2.5mm左右。
c. 葉輪與泵體之間的間隙達不到要求的，可通過增減葉輪與軸套之間的墊片來進行調整。
d. 泵蓋與葉輪之間的間隙達不到要求的，可通過增減泵體與泵蓋之間的墊片來進行調整。
2.2 帶付葉輪的泵(進口直徑>125mm的泵)
拆裝順序：(參照說明書中的結構圖)
a. 松開泵殼9與泵蓋1連接螺栓，拆下泵蓋。
b. 松開鎖緊螺母2(左旋螺紋)和防轉螺母4(左旋螺紋),拆下葉輪8。
c. 松開泵殼9與軸承座28的連接螺栓，密封盒14與泵殼9之間的連接螺栓，拆下泵殼9。
d. 依次拆下付葉輪11，密封盒14，K形密封圈15，軸套18。
安裝順序與拆卸順序相反，需要注意的是：
a. 將葉輪拼帽與擋水圈后的螺母相對拼緊后，檢查一下葉輪與泵體之間的間隙，此間隙要求在2.5mm左右
b. 安裝好泵蓋后，檢查一下泵蓋與葉輪之間的間隙(從出口處往里看),此間隙應保證在2mm左右，高溫介質用泵，此間隙要求在2.5mm
c. 葉輪與泵體之間的間隙不符合要求的，可通過增減葉輪與軸套之間的墊片來進行調整
d. 泵蓋與葉輪之間的間隙不符合要求的，可通過增減泵體與泵蓋之間的墊片來進行調整
注：耐腐耐磨泵詳細說明請參照隨機使用手冊。
感謝您訪問我們揚子江泵業的網站www.wykfb.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
Pump knowledge
浙江揚子江泵業有限公司
客服1：0577-67980815
客服2：0577-67980810
傳真：0577-67986930
地址：浙江省永嘉縣東甌街道東甌工業園區
