CQB-G型高溫保溫泵采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度≤300℃。

產品概述：

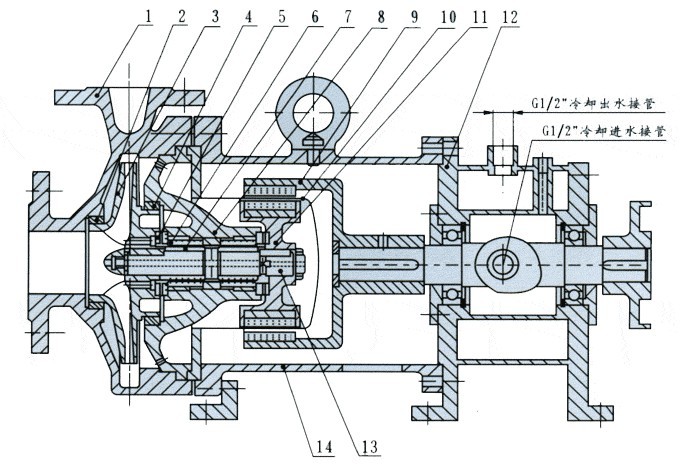

CQB-G型耐高溫磁力驅動離心泵(簡稱高溫磁力泵)通常由電機，磁力偶合器，水冷卻裝置和耐腐蝕離心泵四大部分組成，其主要特點是利用磁力偶合器傳遞動力。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。磁力偶合器的磁性材料采用耐高溫型稀土永磁材料，能承受280度以下的高溫介質而保持強大的磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機，以保持電機的正常運行，從而達到無泄漏輸送高溫介質。

產品用途：

CQB-G型磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1．6MPa，溫度不超過280℃，密度不大于1840kg／m3，粘度不大于30cm2／S的不含硬顆粒和纖維的液體。

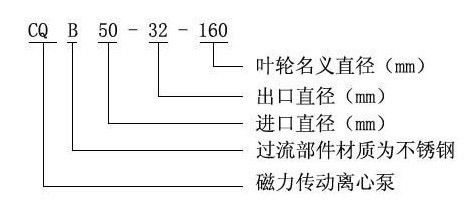

型號意義：

例如：CQB80-65-160G

CQB-磁力驅動泵
80-進口直徑
65-出口直徑

160-葉輪名義直徑

G-高溫型



性能參數
