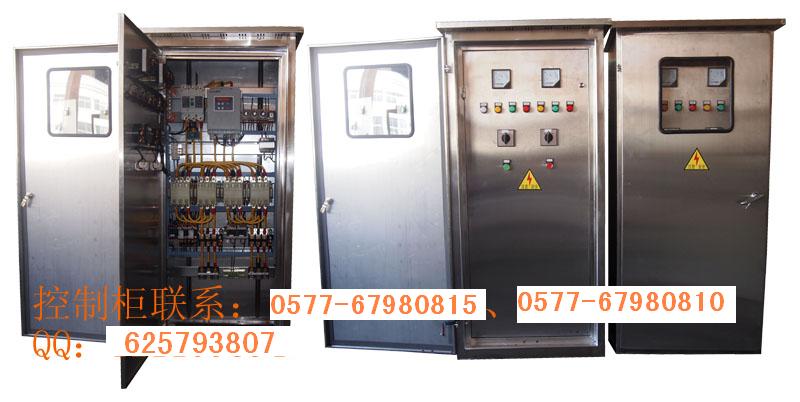

戶外型不銹鋼水泵控制柜實物圖
時間：2013-10-18 來源：揚子江泵業 瀏覽數：1550
直接啟動控制柜產品概述：
水泵控制柜是充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式�？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。水泵控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。
二、直接啟動控制柜產品特點：
1、用途廣泛：對于各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放……都有相應的專用型號規格。控制電機功率范圍0.18～250KW。
2、品質卓越：精心國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。
3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控制形式。故障自動切換。還可為您專門設計。
三、直接啟動控制柜技術參數：
控制電機功率：0.75-15KW；
控制電壓：380V；
控制水泵臺數：1-4臺。
水泵控制柜是充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式�？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。水泵控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。
二、直接啟動控制柜產品特點：
1、用途廣泛：對于各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放……都有相應的專用型號規格。控制電機功率范圍0.18～250KW。
2、品質卓越：精心國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。
3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控制形式。故障自動切換。還可為您專門設計。
三、直接啟動控制柜技術參數：
控制電機功率：0.75-15KW；
控制電壓：380V；
控制水泵臺數：1-4臺。
變頻控制柜產品概述：
變頻控制柜是本公司充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式�？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。
水泵控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。
變頻控制柜是本公司充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式�？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。
水泵控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。
自耦降壓啟動控制柜產品概述：
自耦降壓啟動控制柜是利用自耦變壓器降壓起動，以減少電動機起動電流對輸電網絡的影響，并可加速電動機至額定轉速和人為停止電動機。適用于交流50Hz(或60Hz)、電壓為660V及以下、容量為15KW及以下的三相鼠籠型感應電動機，做不頻繁自耦降壓起動。
自耦降壓啟動控制柜是專為水泵產品配套的電氣控制柜，為了使用戶使用的各種水泵安全、可靠、高效地工作，它能夠有效地保護水泵電機的漏電、超溫、缺相、短路、過載、漏水、降壓、自動啟動、切換、停止，對自耦變壓器裝有起動時間的過負荷保護。
二、自耦降壓啟動控制柜產品特點：
自耦降壓啟動控制柜為箱式防護結構，由自耦變壓器、自動開關、交流接觸器、熱繼電器、時間繼電器、過流繼電器、電流表等元件組成，具有過載、斷相保護功能。
1、一般水泵電機采用自耦變壓的辦法，來降低它的起動電流，減少電網和設備的沖擊。
2、該設備起動電流小，但起動力矩較大。
3、當設備二次啟動后（二次總啟動時間不能大于120秒），冷卻4小時后才能進行第二次啟動。
4、該設備投資小，維護安裝簡便，備件備品易得。
5、控制功率齊全：液位，壓力、溫度、時間等多種方式電機保護功能齊全：
6、具有短路缺相、過載、漏水、超溫等多種檢測，設計合理、結構緊湊、經濟實用。
7、控制方式：1、液位控制：以液位的變化為控制目標；2、壓力控制：以壓力變化為控制目標；
8、切換方式：1、手動切換； 2、自動交替切換； 3、定時自動切換。
9、啟動方式：自藕降壓啟動：啟動時靠自藕變壓器降壓減少電壓和電流，運行時還原至全壓。
三、自耦降壓啟動控制柜功能原理：
1、控制模式
（1）一控一：控制一臺水泵的啟停。
（2）一控二：控制1號、2號二臺水泵。1號、2號二臺泵同時運行，在起動時，1號泵起動工作后，通過時間繼電器自動起2號泵。
（3）一控三：控制臺1號、2號、3號三臺水泵。工作模式同上。
（4）一控三：控制臺1號、2號、3號三臺水泵。工作模式同上。（5）一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”超動時用面板操作鈕控制。如用戶要求增加“兩用”模式（即兩臺泵同時用），請訂貨時詳細說明；（6）二用一備：控制1#、2#、3#三臺水泵，可工作“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵將自動投入工作。“手動”起動時用操作鈕控制。若關掉一臺主泵，即變?yōu)?/span>“一用一備”如果用戶要求增加“三用”工作模式（三臺泵可同時用）請訂貨時詳細說明；（7）三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主4#備”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作。“手動”起動時，用面板操作按鈕控制，若是關掉一臺主泵，即變?yōu)?/span>“兩用一備”，若關掉兩臺主泵，即變?yōu)?/span>“一用一備”。如果用戶要求增加“四用”工作模式（即四臺泵同時使用），請訂貨詳細說明。二、控制方式（1）“Y”液位控制：該型控制柜配浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止；（2）“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣；（3）“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交換機組系統等；（）“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等；
四、自耦降壓啟動控制柜技術參數：
自耦降壓啟動控制柜
控制電機功率：15-160KW；
控制電壓：380V；
控制水泵臺數：1-5臺。
五、自耦降壓啟動控制柜應用范圍：
自耦降壓啟動控制柜生活及工業給排水自動控制，消防，噴淋及增壓泵自動控制空調冷熱水循環泵控制，其它交流電機的控制及起動。
自耦降壓啟動控制柜是利用自耦變壓器降壓起動，以減少電動機起動電流對輸電網絡的影響，并可加速電動機至額定轉速和人為停止電動機。適用于交流50Hz(或60Hz)、電壓為660V及以下、容量為15KW及以下的三相鼠籠型感應電動機，做不頻繁自耦降壓起動。
自耦降壓啟動控制柜是專為水泵產品配套的電氣控制柜，為了使用戶使用的各種水泵安全、可靠、高效地工作，它能夠有效地保護水泵電機的漏電、超溫、缺相、短路、過載、漏水、降壓、自動啟動、切換、停止，對自耦變壓器裝有起動時間的過負荷保護。
二、自耦降壓啟動控制柜產品特點：
自耦降壓啟動控制柜為箱式防護結構，由自耦變壓器、自動開關、交流接觸器、熱繼電器、時間繼電器、過流繼電器、電流表等元件組成，具有過載、斷相保護功能。
1、一般水泵電機采用自耦變壓的辦法，來降低它的起動電流，減少電網和設備的沖擊。
2、該設備起動電流小，但起動力矩較大。
3、當設備二次啟動后（二次總啟動時間不能大于120秒），冷卻4小時后才能進行第二次啟動。
4、該設備投資小，維護安裝簡便，備件備品易得。
5、控制功率齊全：液位，壓力、溫度、時間等多種方式電機保護功能齊全：
6、具有短路缺相、過載、漏水、超溫等多種檢測，設計合理、結構緊湊、經濟實用。
7、控制方式：1、液位控制：以液位的變化為控制目標；2、壓力控制：以壓力變化為控制目標；
8、切換方式：1、手動切換； 2、自動交替切換； 3、定時自動切換。
9、啟動方式：自藕降壓啟動：啟動時靠自藕變壓器降壓減少電壓和電流，運行時還原至全壓。
三、自耦降壓啟動控制柜功能原理：
1、控制模式
（1）一控一：控制一臺水泵的啟停。
（2）一控二：控制1號、2號二臺水泵。1號、2號二臺泵同時運行，在起動時，1號泵起動工作后，通過時間繼電器自動起2號泵。
（3）一控三：控制臺1號、2號、3號三臺水泵。工作模式同上。
（4）一控三：控制臺1號、2號、3號三臺水泵。工作模式同上。（5）一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”超動時用面板操作鈕控制。如用戶要求增加“兩用”模式（即兩臺泵同時用），請訂貨時詳細說明；（6）二用一備：控制1#、2#、3#三臺水泵，可工作“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵將自動投入工作。“手動”起動時用操作鈕控制。若關掉一臺主泵，即變?yōu)?/span>“一用一備”如果用戶要求增加“三用”工作模式（三臺泵可同時用）請訂貨時詳細說明；（7）三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主4#備”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作。“手動”起動時，用面板操作按鈕控制，若是關掉一臺主泵，即變?yōu)?/span>“兩用一備”，若關掉兩臺主泵，即變?yōu)?/span>“一用一備”。如果用戶要求增加“四用”工作模式（即四臺泵同時使用），請訂貨詳細說明。二、控制方式（1）“Y”液位控制：該型控制柜配浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止；（2）“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣；（3）“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交換機組系統等；（）“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等；
四、自耦降壓啟動控制柜技術參數：
自耦降壓啟動控制柜
控制電機功率：15-160KW；
控制電壓：380V；
控制水泵臺數：1-5臺。
五、自耦降壓啟動控制柜應用范圍：
自耦降壓啟動控制柜生活及工業給排水自動控制，消防，噴淋及增壓泵自動控制空調冷熱水循環泵控制，其它交流電機的控制及起動。
智能軟啟動器
軟啟動器即ＳＭＣ智能軟啟動器(無觸點固態控制器)是一種電動機啟動新概念產品，完全取代是一三角啟動、自耦變壓器、磁控式啟動等舊式啟動器，廣泛應用于各工業領域。
智能軟啟動器是微處理器和大功率晶閘管相結合的新技術，用微處理器控制晶閘管的導通角，從而以改變晶閘管的輸出電壓，通過程序控制晶閘管導通角的變化，從而控制晶閘管輸出電壓的變化，使電動機的啟動停止轉速滿足水泵啟動／停止工藝的要求，軟啟動／停止對使用水泵的管系為防止水錘和提高設備使用壽命都有重要意義。
智能軟啟動器是微處理器和大功率晶閘管相結合的新技術，用微處理器控制晶閘管的導通角，從而以改變晶閘管的輸出電壓，通過程序控制晶閘管導通角的變化，從而控制晶閘管輸出電壓的變化，使電動機的啟動停止轉速滿足水泵啟動／停止工藝的要求，軟啟動／停止對使用水泵的管系為防止水錘和提高設備使用壽命都有重要意義。
性能特點
核心控制部件采用具有國際領先水平的微處理器和大功率晶閘管，質量可靠，使用壽命長；
柔性組合的電位器式參數設定，清晰的ＬＥＤ狀況與故障指示，使用極為方便；
軟啟動器內置的電子綜合保護器，為電機提供比常規雙金屬片更有效的保護；
固態無觸點控制，無噪音，體積小，減少安裝空間，安裝方便；
啟動過程中起動電流上升時間可調，可實現水泵電機的平穩加速；
采用數字集成技術，大大提高各項技術性能指標，更可靠、更穩定；
微處理器控制實現限流啟動，避免對水泵電機的扭矩沖擊和電網及管網的沖擊；
核心微處理器為工業級產品，抗干擾能力強，穩定性好，環境適應性好；
動用模糊控制理論對啟動過程進行限流或斜坡控制，避免啟動過程中產生共振現象；
啟動完全畢達速觸點輸出，可外接旁路接觸器，可延長啟動器的壽命。
柔性組合的電位器式參數設定，清晰的ＬＥＤ狀況與故障指示，使用極為方便；
軟啟動器內置的電子綜合保護器，為電機提供比常規雙金屬片更有效的保護；
固態無觸點控制，無噪音，體積小，減少安裝空間，安裝方便；
啟動過程中起動電流上升時間可調，可實現水泵電機的平穩加速；
采用數字集成技術，大大提高各項技術性能指標，更可靠、更穩定；
微處理器控制實現限流啟動，避免對水泵電機的扭矩沖擊和電網及管網的沖擊；
核心微處理器為工業級產品，抗干擾能力強，穩定性好，環境適應性好；
動用模糊控制理論對啟動過程進行限流或斜坡控制，避免啟動過程中產生共振現象；
啟動完全畢達速觸點輸出，可外接旁路接觸器，可延長啟動器的壽命。
水泵電機幾種起動方式比較
|
啟動方式
|
直接啟動
|
星三角降壓啟動
|
自耦降壓啟動
|
智能軟啟動
|
|
|
啟動
性能 |
起啟電壓
|
UN
|
0.58Us
|
KUN
|
10～70%
|
|
起啟電流
|
Is
|
0.33Is
|
K2Is
|
0.15～1Is
|
|
|
起啟轉矩
|
Ms
|
0.33Ms
|
K2Ms
|
0.15～1Ms
|
|
|
電機適用類型
|
3端子小功率電機
|
6端子小至中功率電機
|
3端子大功率電機
|
3端子電機
|
|
|
啟動特點
|
啟動電流大、啟動轉矩大，能頻繁啟動，應用廣
|
啟動電流小，啟動轉矩較小，能頻繁啟動，應用較廣
|
啟動電流小，啟動轉矩較小，不能頻繁啟動，應用較廣
|
啟動電流、啟動轉矩可調，能頻繁起動，對管網、電網無沖擊，性能優異
|
|
|
價格因素
|
低
|
較低
|
較高
|
較高
|
|
表中，UN—電機額定電壓；
Is—電機全壓啟動電流；
Ms—電機全壓啟動轉矩；
K—啟動電壓與額定電壓之比，即自耦變壓比，一般取值不0.65。
Is—電機全壓啟動電流；
Ms—電機全壓啟動轉矩；
K—啟動電壓與額定電壓之比，即自耦變壓比，一般取值不0.65。
轉矩與電流曲線
