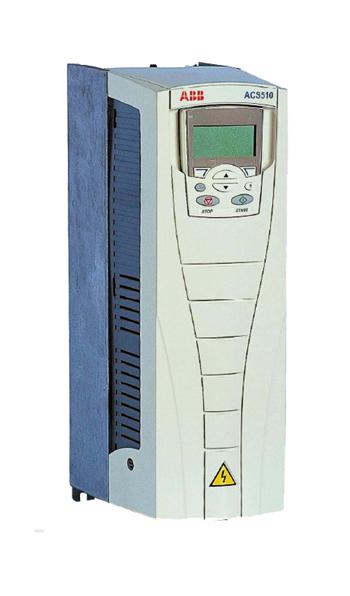

ACS510是ABB又一款杰出的低壓交流傳動產品，它可以簡單地安裝，配置和使用，可節省相當多的時間。 ACS510傳動應用于廣泛的工業領域，適用各種類型負載。ACS510還針對風機水泵應用作了特別的優化，典型的應用包括恒壓供水，冷卻風機，地鐵和隧道通風等。

其主要特點：
 1、完美匹配風機和水泵：增強的PFC應用，多可控制7臺泵；SPFC循環軟啟功能可依次調節每個泵；超越模式應用于隧道風機的火災模式；兩個獨立的內置PID調節器PID1和PID2，PID1可設置兩套參數，通過PID2可控制一個獨立的外部閥門。
2、更經濟：噪音優化，當傳動溫度降低時增加開關頻率，負載降低時自動降低電機磁通，簡單安裝，容易連接電纜，多種I/O和即插式可選件方便地連接到現場總線上。
3、更環保：EMC適用于第一及第二環境的RFI濾波器作為標配，變感量電抗器可根據不同負載匹配電感量，抑制和減少諧波。
ACS350系列 ABB通用機械傳動面向機器制造行業。在機械的連續生產過程中，每個單元所耗費的時間都是至關重要的。從安裝、參數設定以及調試等各步驟，該款傳動是快捷的�；�本型產品不僅有友好的用戶界面，而且仍能提供高智能性。改傳動具有更多功能，以適應更廣的需求。 ABB通用機械傳動專為滿足廣泛的機械應用需求而設計。對于食品飲料、物料輸送、紡織、印刷、橡膠與塑料以及木工機械行業應用來說，改傳動為理想選擇。
其主要特性和亮點是：
1、FlashDrop：使傳動設置及調試更加快速、容易，可用于批量制造。新型、快速、安全、無憂的方法，專利技術無需加電。
 2、順序編程：邏輯編程為標配，應用特定的8狀態編程，具有廣泛的觸發條件，降低了對外部PLC的要求。
 3、軟件：高技術、高性能

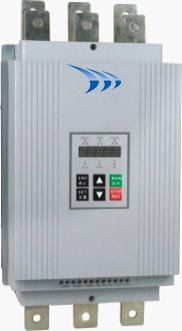

YH3000系列軟啟動器
主要功能與性能指標
1、主要功能：
●智能化電機軟起動器功能。
●智能電機保護器功能。
●可編程繼電輸出功能：
○可編程時序輸出功能。
○可編程狀態指示功能。
●其它附屬功能：
○數字電流表、電壓表、功率計功能。
○故障信息存儲(掉電不丟失)功能。
○起動時間記憶、起動次數統計功能。
○運行狀態記憶，失電且再來電后自動恢復功能。
○0~20mA 實時電流(不受 CPU干預)輸出功能。
○內置 RS232及 RS485通訊接口。
○起動延時(0~999秒)、起動間隔延時(0~999秒)、可編程輸出延時(0~999秒)。
2、智能化軟起動器主要技術指標：
○軟停機時間：0~60秒
○起動模式：6 種
○停機模式：2 種
○軟起動起始電壓：額定電壓的 30％~80％
○軟起動限流范圍：額定電流的 50％~500％
○軟停機限流范圍：軟起動限流值的 20％~100％
○起動電流平穩性：用指針式電流表觀察不出電流抖動現象
3、智能電機保護器主要技術指標：
○軟起動器過熱保護：溫度升至80C±5℃時保護動作，當溫度降至55℃時(低)，過熱保護解除。
○輸入缺相保護滯后時間：<3秒。
○輸出缺相保護滯后時間：<3秒。
○三相不平衡保護滯后時間：<3秒。以各相電流偏差大于50％±10％為基準，當負載電流低于軟起動器標稱額定值的30％時，判定基準偏差將增大。
○起動過流保護時間：持續大于設定電流 5 倍時的保護時間見表 1.3.1。
○運行過載保護時間： 以設定電流為基準作反時限熱保護，脫扣保護時間曲線如圖 1.3.1。
○電源電壓過低保護滯后時間：當電源電壓低于極限值40％時，保護動作時間<0.5秒，否則低于設定值時保護動作時間<3秒。
○電源電壓過高保護滯后時間： 當電源電壓高于極限值130％時，保護動作時間<0.5秒；否則高于設定值時保護動作時間<3秒。
○負載短路保護滯后時間：<0.1秒，電流為軟起動器標稱額定電流的 10 倍以上。
○電機欠載保護：電流范圍為電機額定電流的10~90％，保護脫扣延時范圍為 5~90秒。
●以上時間參數是從檢測到有效信號開始到發出脫扣保護指令為止
○YHR3000系列軟起動器所列的所有保護功能均可通過實際的或模擬的方法進行驗證。若用戶另有特殊要求，則應另加專用保護裝置，以確保安全。
○按IEC60947-4-2標準的電機熱保護脫扣時間曲線如下：
○為了適應不同的應用場合，YHR3000 系列軟起動器設有五個保護級別，分別為0:初級、1:輕載、2:標準、3:重載、4:高級，由設置項FA設定，其中: 初級保護禁止了外接瞬停端子功能，同時僅保留了過熱、短路和主回路故障保護，適用于需無條件緊急起動的場合，如消防泵等。輕載、標準、重載三個保護級別具備完全的保護功能，區別在于電機過載熱保護時間曲線不同。其電機熱保護時間參數見表1.3.1和圖1.3.1
1. 高級保護在起動時的保護標準更為嚴格，其他保護功能參數與標準保護設置相同。
○應按電機標牌上的額定電流數值輸入設置項FP，否則起動電流和保護電流會有較大偏差。設置項FP設定的電機電流不能低于軟起動器標稱電流的20％。當FP設定的電機電流較小時，保護脫扣動作的靈敏度誤差將增大。
○按設置項 FA 設定的不同保護級別及熱保護時間如下表：
四、適用范圍與使用條件
1 、供電電源：市電、自備電站、柴油發電機組三相交流380V50Hz或60Hz；電源容量必須滿足軟起動器對電動機的起動要求。
2 、適用電機：鼠籠式三相異步電動機，電機額定功率應與軟起器額定功率匹配。
3 、起動頻度：建議每小時不超過20次視負載情況而定
4 、冷卻方式：自然風冷。
5 、防護等級：IP20。
6 、環境條件：海拔3000米以下，相對濕度90％RH以下，無疑露，無易燃、易爆、易腐蝕性氣體，無導電性塵埃，室內通風良好、震動小于0.5G的地方。
7 、工作環境溫度：-25℃~+40℃，當環境溫度低于-10℃時，應預熱 30分鐘以上。
8 、貯存環境溫度：-40℃~+85℃。
五、外型與安裝尺寸
1、 YHR3000 系列 5.5kW ~ 75kW軟起動器外型及安裝尺寸見下表，其出廠標準配置為六進三出。
額定功率和額定電流是指軟起動器的大額定值。一般情況下，適配電機的相應參數應不大于此值。
2、 YHR3000 系列 75kW ~ 600kW軟起動器外型及安裝尺寸見下表，其出廠標準 配置為六進三出。
3、軟起動器的安裝方向與距離要
為了確保軟起動器在使用中具有良好的通風及散熱條件，軟起動器應垂直安裝，并在設備四周留有足夠的散熱空間，如圖 1.5.1、圖1.5.2，圖中為允許的小距離。軟起動器在柜內安裝時，除上述要求外，還須選用上、下通風良好的柜體，如圖 15.3。
六、起動模式說明
1、限電流起動模式：
設置項F9為 0 時設定起動模式為此模式。圖1.6.1給出了限電流起動模式的電機電流變化波形。其中I1為設定的起動限流值，當電機起動時，輸出電壓迅速增加，直到電機電流達到設定的限流值 I1，并保持電機電流不大于該值，然后隨著輸出電壓的逐漸升高，電機逐漸加速，當電機達到額定轉速時，旁路接觸器吸合，輸出電流迅速下降至電機額定電流 Ie或以下，起動過程完成
限電流起動模式一般用于對起動電流有嚴格限制要求的場合。
2、電壓斜坡起動模式
設置項F9 為 1時設定起動模式為此模式。圖1.6.2給出了電壓斜坡起動的輸出電壓波形。其中U1為起動時的初始電壓值，當電機起動時，在電機電流不超過額定值 400％的范圍內，軟起動器的輸出電壓迅速上升至 U1，然后輸出電壓按所設定的起動參數逐漸上升，電機隨著電壓的上升不斷平穩加速，當電壓達到額定電壓 Ue時，電機達到額定轉速，旁路接觸器吸合，起動過程完成。
一般而言，電壓斜坡起動模式適用于對起動電流要求不嚴而對起動平穩性要求較高的場合。
3、突跳起動模式：
設置項 F9 為2或 3時設定起動模式為此模式。圖1.6.3和圖1.6.4給出了突跳起動模式的輸出變化波形。在某些重載場合下，由于機械靜摩擦力的影響而不能起動電機時，可選用此種起動模式。在起動時，先對電機施加一個較高的固定電壓并持續有限的一段時間，以克服電機負載的靜摩擦力使電機轉動，然后按限電流 ( 圖1.6.3 )或電壓斜坡(圖 1.6.4)的方式起動。
4、電流斜坡起動模式：
設置項 F9 為 4時設定起動模式為此模式。圖1.6.5為電流斜坡起動模式的輸出電流波形，其中 F1 為F6 設置的限流值，T1為 F1設置的時間值。電流斜坡起動模式具有較強的加速能力，適用于兩極電機，也可在一定范圍內縮短起動時間。
5、電壓限流雙閉環起動模式：
設置項 F9 為 5 時設定起動模式為此模式。電壓限流雙閉環起動模式采用電壓斜坡和限電流雙閉環回路控制，是一種既要求起動較平穩又要求嚴格限流的綜合起動模式，它采用了估算電機工作狀態的預測算法。該起動模式的輸出電壓波形將根據電機和負載情況的不同而有所變化。
七、特殊應用
1、并聯電機的起動
如果不超過軟起動器的額定功率限制，電機可以并聯連接(電機電流的總和不能超過根據應用類型選定的軟起動器的額定電流)，但此時應另外提供對每個電機的熱保護裝置。
2、雙速電機的起動：
YHR3000系列軟起動器可以配合雙速電機起動，在由低速變高速之前必須經過延時去磁期，以避免在線路和電機之間產生非常大的反相電流。
3、很長的電纜：
由于電纜的電阻原因，很大的電機電纜會導致電壓的降落，如果電壓降落十分明顯，它將會影響電流損耗和起動轉矩，在選擇電機和軟起動器時必須考慮這一點。
4、并聯在同一條電源線路上的軟起動器：
如果在同一條電源線路上安裝了若干個軟起動器，則在變壓器至軟起器的線路中間應安裝進線電抗器。電抗器應安裝在每個進線斷路器和軟起動器之間。
5、電涌保護器(SPD)的使用：
在可能導致雷擊或其它原因在應用系統中引起過壓、過流、浪涌干擾的場所應考慮安裝電涌保護器，詳細應用方法請參閱電涌保護器(SPD)產品的有關資料
