單螺桿泵可用于輸送中性或腐蝕性的液體，清凈的或磨損性的液體，含有氣體或易產生氣泡的液體，高粘度或低粘度的液體，包括含纖維物和固體物質的液體。

食品業：用于酒廠輸送酒、廢渣及制酒流程中的投配料的輸送

紡織業：用于輸送合成纖維液、黏膠液、染液、油墨、尼龍粉液。

造制業：用于紙漿黑液的輸送

石油業：用于多種油類、油脂產品的地面輸送泵

化工業：用于輸送各種懸浮液、乳膠液、酸、堿、鹽液等

造船業：用于輸送渣油、掃艙和污水、海水等

建筑業：輸送灰漿、灰膏

核工業：輸送帶顆粒放射性液體

冶金與礦山業：用于輸送氧化物和廢水、礦井排水和液體炸藥的輸送

電廠：用于水煤漿的輸送

[工作原理]

       單螺桿泵是一種內嚙合的密閉式螺桿泵，屬轉子式容積泵。主要工作部件由具有雙頭螺旋空腔的定子和在定子孔內與其嚙合的單頭螺旋螺桿即轉子組成。當輸入軸通過萬向節驅動轉子繞定子作行星回轉時，定子與轉子付就連續嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，輸入介質從吸入端流經定子-轉子付輸送至壓出端，輸入密封腔的介質流過定子而不被攪動和破壞。因此，可以輸送含有堅硬磨損性雜質及固體顆粒的介質和粘稠的液體。

[安裝]

單螺桿泵可水平和垂直安裝。

泵和驅動電機由一個彈性聯軸器或一個中間傳遞裝置聯接在一起，并安裝在同一底座上。根據用戶的需求來提供機組安裝尺寸。

[技術特點]

      泵出口所允許的流量范圍和所需功率可從泵性能表中查找。

[泵驅動方式]

1、  由彈性聯軸器聯接和變頻調速電機驅動方式

2、  由彈性聯軸器聯接和固定減速電機驅動方式

3、  由彈性聯軸器聯接和無級變速電機驅動方式

4、  由背包式電機皮帶輪驅動方式

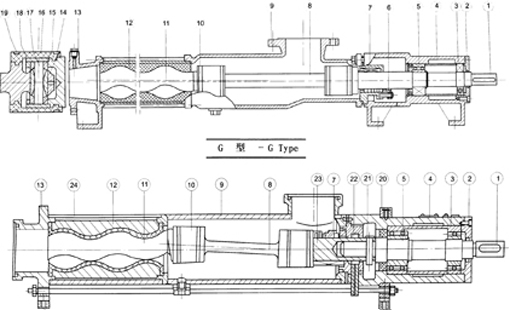

[結構]




零件明細



[軸端密封形式]

p-填料密封         V-機械密封

[型號含義]

例如：G50—2V—W105

G—系列

50—規格

2—級數

V—軸封機械密封( P—代表填料密封)

W105—代表組合材料

[根據介質的磨損性選擇泵轉速]

●表中給出了所輸送的具體介質及磨損特例，請注意介質的特性隨其濃度和溫度的變化而變化。

●當泵的規格越大時，轉速應選低一些。

[按介質粘度選擇泵的轉速]

注：在選擇轉速時也要根據經驗。因?yàn)橐恍┢渌�因素也影響著轉速的選著轉速的選擇，在后確定了上述數值的同時好與生產廠家協商而定。

[按輸出壓力定級數]

[橡膠基本特性]

[單螺桿泵的襯套常用橡膠]

注：表中介質是一些常用介質的定性情況，如有特殊介質情況或特殊要求可與我廠聯系

[大允許顆粒直徑和纖維長度]

注：顆粒直徑和固體含量增加則泵的轉速必須降低
