FSB化工F46耐材質耐腐蝕離心泵安裝尺寸圖
時間：2014-4-29 來源：揚子江泵業 瀏覽數：749
FSB(D)型氟合金離心泵可在-80—150度溫度的條件下，長期輸送任意濃度的各種酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部分全部用F46氟合金制成，它集多種氟塑料之優點，具有特強的耐腐蝕性，并具有機械強度高，不老化，無毒素分解優點。該產品機械強度高，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，節約能源，榮獲“國家科學技術獎”。
二、用途：
FSB(D)型氟合金離心泵共計20多個規格，流量、揚程范圍廣。適用于石油、化工、制藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，杜絕跑、冒、滴、漏，是建設現代文明工廠的理想設備。
三、泵的軸封：
FSB(D)型氟合金離心泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
四、設計特點：
FSB(D)型氟合金離心泵過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。 該系列泵所有規格泵體、泵蓋、葉輪、機械密封等配件均可與FSB型短支架直聯式氟塑料合金離心泵互換。因此深受廣大用戶的歡迎。

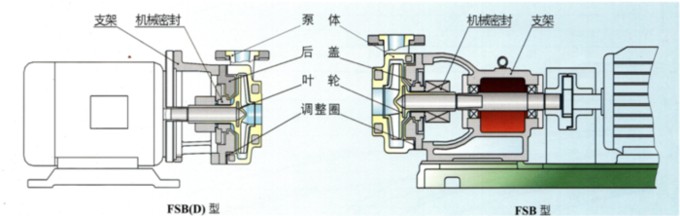

五、結構與材料：
六、性能與參數表：
|
型 號 |
流 量 |
揚 程 |
口 徑 (mm) |
功 率 (Kw) |
轉 速 |
汽蝕余量 |
效 率 |
||
|
進口 |
出口 |
軸功率 |
電機功率 |
||||||
|
FSB長支架
|
|||||||||
|
25FSB-10 |
3.6 |
10 |
25 | 25 | 0.69 | 1.5 | 2900 | 3.0 | 35 |
|
25FSB-20 |
3.6 |
20 |
25 | 25 | 0.97 | 1.5 | 2900 | 3.0 | 35 |
|
25FSB-25 |
3.6 |
25 |
25 | 25 | 1.25 | 1.5 | 2900 | 3.0 | 35 |
|
40FSB-15 |
5 |
15 |
40 |
32 |
0.51 |
3.0 |
2900 |
3.0 |
40 |
|
40FSB-20 |
10 |
20 |
40 |
32 |
1.16 |
3.0 |
2900 |
3.0 |
42 |
|
40FSB-30 |
10 |
30 |
40 |
32 |
1.18 |
3.0 |
2900 |
3.0 |
52 |
|
40FSB-40 |
6.3 |
40 |
40 |
25 |
3.1 |
4.0 |
2900 |
3.0 |
40 |
|
40FSB-50 |
6.3 |
50 |
40 |
25 |
3.55 |
4.0 |
2900 |
3.0 |
52 |
| 40FSB-80 | 6.3 | 80 | 40 | 25 | 7.11 | 7.5 | 2900 | 3.0 | 52 |
|
50FSB-20 |
12.5 |
20 |
50 |
32 |
1.49 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-25 |
12.5 |
25 |
50 |
32 |
1.86 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-30 |
15 |
30 |
50 |
32 |
1.90 |
3.0 |
2900 |
3.5 |
54 |
| 50FSB-40 | 12.5 | 40 | 50 | 32 | 4.3 | 7.5 | 2900 | 3.0 | 39 |
| 50FSB-50 | 12.5 | 50 | 50 | 32 | 5.8 | 7.5 | 2900 | 3.0 | 39 |
|
65FSB-32 |
25 |
32 |
65 |
50 |
4.8 |
5.5 |
2900 |
2.0 |
45 |
| 65FSB-40 | 25 | 40 | 65 | 40 | 7.2 | 11 | 2900 | 3.0 | 52 |
| 65FSB-50 | 25 | 50 | 65 | 40 | 8.6 | 11 | 2900 | 3.5 | 52 |
| 65FSB-80 | 25 | 80 | 65 | 40 | 14.1 | 18.5 | 2900 | 4.5 | 50 |
|
80FSB-20 |
50 |
20 |
80 |
65 |
4.7 |
5.5 |
2900 |
3.0 |
45 |
|
80FSB-25 |
50 |
25 |
80 |
65 |
5.7 |
7.5 |
2900 |
3.0 |
50 |
|
80FSB-30 |
50 |
30 |
80 |
65 |
6.9 |
7.5 |
2900 |
3.5 |
59 |
|
80FSB-40 |
50 |
40 |
80 |
50 |
10.2 |
11.0 |
2900 |
3.5 |
48 |
|
80FSB-50 |
50 |
50 |
80 |
50 |
11.9 |
15.0 |
2900 |
3.5 |
57 |
|
80FSB-55 |
50 |
55 |
80 |
50 |
13.5 |
18.5 |
2900 |
4.0 |
50 |
| 80FSB-80 | 50 | 80 | 80 | 50 | 24.6 | 30 | 2900 | 4.0 | 66 |
|
100FSB-20 |
100 |
20 |
100 |
80 |
8.6 |
11.0 |
2900 |
3.5 |
68 |
|
100FSB-32 |
100 |
32 |
100 |
80 |
11.9 |
15.0 |
2900 |
3.5 |
68 |
|
100FSB-40 |
100 |
40 |
100 |
65 |
21.3 |
30.0 |
2900 |
4.5 |
73 |
|
100FSB-50 |
100 |
50 |
100 |
65 |
23.9 |
30.0 |
2900 |
4.5 |
73 |
|
125FSB-32 |
160 |
32 |
125 |
80 |
24.15 |
30.0 |
2900 |
5.0 |
70 |
| 125FSB-50 | 200 | 50 | 125 | 100 | 39.2 | 55.0 | 2900 | 5.0 | 65 |
| 150FSB-32 | 150 | 32 | 200 | 125 | 35.3 | 45.0 | 1450 | 5.0 | 60 |
|
FSB(短支加架)
|
|||||||||
|
40FSB-15(D) |
5 |
15 |
40 |
32 |
0.51 |
3.0 |
2900 |
3.0 |
40 |
|
40FSB-20(D) |
10 |
20 |
40 |
32 |
1.16 |
3.0 |
2900 |
3.0 |
42 |
|
40FSB-30(D) |
10 |
30 |
40 |
32 |
1.18 |
3.0 |
2900 |
3.0 |
52 |
|
50FSB-20(D) |
12.5 |
20 |
50 |
32 |
1.49 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-25(D) |
12.5 |
25 |
50 |
32 |
1.86 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-30(D) |
15 |
30 |
50 |
32 |
1.90 |
3.0 |
2900 |
3.5 |
54 |
|
65FSB-32(D) |
25 |
32 |
65 |
50 |
3.61 |
5.5 |
2900 |
3.5 |
65 |
|
80FSB-25(D) |
42 |
25 |
80 |
65 |
3.8 |
7.5 |
2900 |
3.5 |
67 |
|
80FSB-30(D) |
50 |
30 |
80 |
65 |
6.82 |
7.5 |
2900 |
3.5 |
68 |
| 注：如所需參數不在此表范圍，我廠可根據用戶要求予以調整，表中部分大型泵殼體為襯氟型 | |||||||||

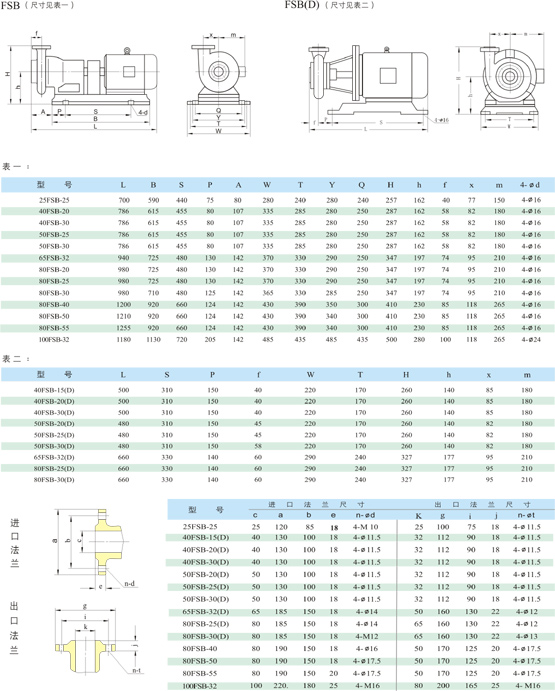

八、安裝尺寸圖：
感謝您訪問我們揚子江泵業的網站www.yzj.cc，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
